Métodos de Protección Contra los Efectos Destructivos del Fluidos
Figura P53.
Figura P54.
Figura P56.
Figura P55.

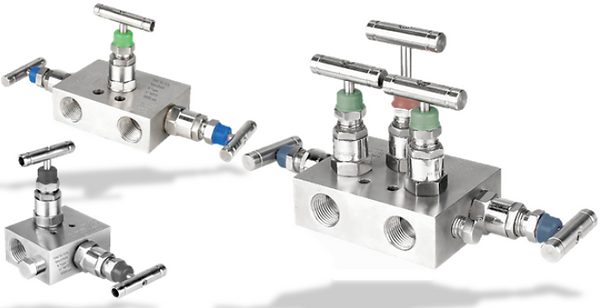

Ejemplos de válvulas de 2, 3, 5 vías
Manifold
Estos dispositivos pueden ser usados como válvulas de cierre, compensación, de purga y ventilación para manómetros diferenciales, para medición de líquidos, gases y vapores. Son de acero inoxidable para medios agresivos. Se implementan en industrias de procesos: maquinaria e ingeniería de instalaciones, química/petroquímica, plantas energéticas, minería y medio ambiente.
Existen válvulas de una, de tres, de cuatro y de cinco vías (Figura P55) los cuales poseen una amplia variedad de conexiones a procesos y pueden soportar presiones nominales hasta 40, 100 ó 400 bar.
Amortiguador de pulsaciones
Los amortiguadores de pulsaciones (Figura P54) son los accesorios más habituales e importantes en una instalación cuando un manómetro, transmisor de presión o presóstato debe instalarse en líneas de presión con características pulsantes. Permiten eliminar las vibraciones generadas por los equipos en tubería larga y posibilitando una buena lectura del manómetro a la vez que alarga la vida útil del mismo.
Ventajas:
-
Mayor eficiencia volumétrica, funcionamiento más silencioso de la bomba
-
Pulsaciones mínimas y reducción de las vibraciones durante el transporte. Resultado: menor desgaste de la bomba y el sistema
-
Caudal constante
Manómetros con glicerina
Este tipo de instrumentos funcionan de la misma forma que un manómetro convencional, pero con la diferencia de que poseen glicerina (Figura P53).
La función de la glicerina es proteger el mecanismo interno del manómetro; este relleno brinda estabilidad a la aguja indicadora, una vez que el instrumento ha sido instalando en zonas de vibraciones.
Cuando un manómetro no posee glicerina, este puede no funcionar de la forma correcta, provocando que se atore la aguja y obteniendo mediciones alteradas.
Asimismo, es importante señalar que si el manómetro posee una filtración de aceite en la caratula, es mejor cambiarlo, ya que esta fisura, también, provocaría que se logre una medición errónea.
Los manómetros de glicerina pueden ser rellenados con glicerina para baja temperatura o silicona, cualquiera de las dos opciones brindará la protección adecuada al equipo.
Usos y aplicaciones de los manómetros con glicerina:
Los manómetros con glicerina son realmente útiles en aplicaciones donde intervenga:
-
Aire
-
Agua
-
Aceite
-
Fluidos compatibles con la conexión y mecanismo
-
Sistemas hidráulicos
-
Sistemas oleo hidráulicos
-
Turbinas
-
Motores
-
Uso industria (donde haya vibración y golpes de ariete)
